封闭式安全回流阀

的主要用途是什么杭州球友会铜阀营造有限制的单位研发的全开放式式健康安会防护流回阀可用做工作上温湿度-40～+80℃汽化石油汽气泵产品出口的液质流回排水管上，用做背压式汽轮机媒介的健康安会防护流回，当泵前工作压力高出归定值时，铜阀自動解锁，并起健康安会防护流回入罐，能提高主设备和滤油器的健康安会防护运营。

封闭式安全回流阀

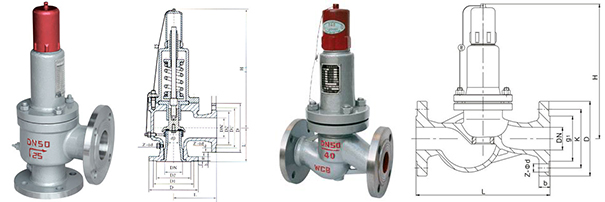

形壮及对接尺寸

公称通径 Nominal diameter DN（mm）	AH42F-16C/P 型尺寸 Dimension(mm)																	重量 Weight (kg)
	AH42F-16C/P 型尺寸 Dimension(mm)
	L	L1	D	D1	D2	b	f	Z-Фd	DN'	D'	D1'	D2'	b'	f'	Z-Фd'	H	do
	L	L1	D	D1	D2	b	f	Z-Фd	DN'	D'	D1'	D2'	b'	f'	Z-Фd'	H	do
25	100	95	115	85	65	14	2	4-Ф14	32	140	100	78	16	3	4-Ф18	250	15	12
32	115	100	140	100	78	16	2	4-Ф18	40	150	110	85	16	3	4-Ф18	280	20	14
40	120	110	150	110	85	16	3	4-Ф18	50	165	125	100	16	3	4-Ф18	290	25	16
50	135	120	165	125	100	16	3	4-Ф18	65	185	145	120	18	3	4-Ф18	341	32	21
80	170	135	200	160	135	18	3	8-Ф18	100	220	180	155	20	3	8-Ф18	470	50	43
100	205	160	220	180	155	20	3	8-Ф18	125	250	210	185	22	3	8-Ф18	580	65	65
150	250	210	285	240	210	24	3	8-Ф22	175	315	270	240	26	3	8-Ф23	670	100	110

外观形状及接规格

公称通径DN（mm） Nominal diameter	AH42F-P18 型尺寸Dimension(mm)
公称通径DN（mm） Nominal diameter	D	D1	D2	b	Z-Фd	L	H
40	150	110	85	16	4-18	200	236
50	165	125	100	16	4-18	230	266
65	185	145	120	20	4-18	290	430
80	200	160	135	20	8-18	310	490
100	215	180	155	22	8-18	350	548

注：
1.本网页的封闭式安全回流阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向球友会阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
