全启式、微启式螺纹安全阀

全(微)启式螺纹安全阀

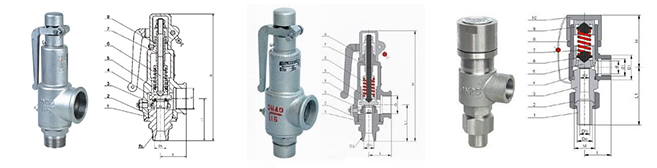

A28H 16/25/40 型带手柄扭簧全启式防护阀形壮的规格和接的规格

公称通径	尺寸 Dimensions(mm)
DN(mm)	do	Rc″	L	L1	G″
15	10	ZG1/2	37	62	G3/4
20	12	ZG3/4	40	65	G1
25	15	ZG1	45	72	G11/4
32	20	ZG11/4	55	85	G11/2
40	25	ZG11/2	67	100	G2
50	32	ZG2	76	112	G21/2
65	40	ZG11/2	110	135	G3
80	50	ZG3	110	145	G4

注：重要适合于工做高温≤200℃下述的水、暖空气、饱和蒸汽。 A21H-16C/25/40 A21W-16/25/40P A24F16/25/40型微启式安全保障阀样貌图片尺寸规格和对接图片尺寸规格

公称通径	尺寸 Dimensions(mm)
DN(mm)	Do	do	L	L1	G″
15	20	12	35	65	G5/8
20	25	16	42	76	G3/4
25	31	20	50	84	G1
32	ZG11/4	25	55	85	G11/4
40	ZG11/2	32	55	84	G11/2
50	ZG2	40	67	101	G2
65	ZG21/2	50	76	120	G21/2
80	ZG3	65	83	135	G3

注：工作的温度：A42H型≤200℃　A21W型≤200℃　A21F型　-40℃～80℃ 符合物料：A21H型符合热空气、氨、油品气、水等　A21W型符合腐蚀不锈钢废气或气体　A21F符合　夜化油品气。 A27H-16/25/40 A27W-16/25/40P型压缩弹簧微启式稳定阀形状长宽高和连入长宽高

公称通径	尺寸 Dimensions(mm)
DN(mm)	do	Rc″	L	L1	G″
15	10	ZG1/2	40	60	ZG1/2
20	15	ZG3/4	45	70	ZG3/4
25	20	ZG1	50	80	ZG1
32	25	ZG11/4	55	85	ZG11/4
40	32	ZG11/2	55	84	ZG11/2
50	40	ZG2	67	101	ZG2
65	50	ZG11/2	76	120	ZG21/2
80	65	ZG3	110	135	ZG3

注：业务温差：≤200℃ 采用人群材质：A27H-16C/25/40型采用人群水、水汽、水蒸气；A27W-16P/25P/40P型用作的腐蚀材质气休。

注：
1.本网页的全启式、微启式螺纹安全阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向球友会阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
