ZBSF不锈钢电磁阀
ZBSF不锈钢电磁阀
特点:
本阀为分步动作直接导式常闭电磁阀，线圈通电后衔铁先带动小阀开启，大阀在所形成的介质压差和电磁力的作用下而开启。线圈断电，衔铁部件复位，大小阀利用介质压力而紧密关闭。

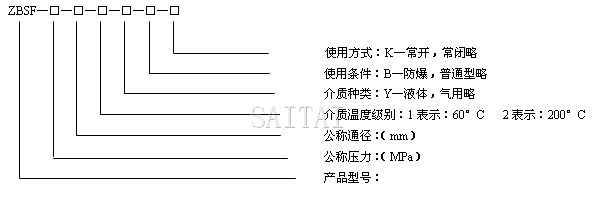

型号规格说明
技术参数
工作介质： 腐蚀性气体、超净流体、食用流体
ZBSF-1：气体用ZBSF-1Y：液体用
ZBSF-2：气体用ZBSF-2Y：液体用
介质温度°C ：ZBSF-1(1Y): ≤60°C
ZBSF-2(2Y): ≤200°C
公称压差（MPa）：1.6
工作压差（MPa）：0~1.6
电源电压 AC220V其余规格可作特殊订货
使用寿命 按JB/T7352-94规定
泄漏量（ml/min）：按JB/T7352-94.F规定
公称通径（mm）：10 15 20 25 32 40 50
功耗（VA）： 40 50
ZBSF不锈钢电磁阀结构图
安装尺寸
| DN | L | H | D | D1 | D2 | b | f | n-d |
| 10 | 130 | 153 | 90 | 60 | 41 | 14 | 3 | 4 -ф14 |
| 15 | 130 | 153 | 95 | 65 | 46 | 14 | 3 | 4 -ф14 |
| 20 | 150 | 153 | 105 | 75 | 56 | 16 | 3 | 4 -ф14 |
| 25 | 160 | 153 | 115 | 85 | 65 | 16 | 3 | 4 -ф14 |
| 32 | 180 | 176 | 140 | 100 | 76 | 18 | 3 | 4 -ф18 |
| 40 | 200 | 176 | 150 | 110 | 84 | 18 | 3 | 4 -ф18 |
| 50 | 230 | 192 | 165 | 125 | 99 | 20 | 3 | 4 -ф18 |
注：
1.本网页的ZBSF不锈钢电磁阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向球友会阀门营销人员索取。
