锻钢止回阀

锻钢止回阀特征

锻钢止回阀(锻钢阀门)有二种体盖连接设计形式：第一种是体盖螺栓连接锻钢止回阀，按这种连接形式设计的阀门，其阀体与阀盖用螺栓连接，缠绕式垫片密封，优点是便于维修；第二种体盖全焊密封锻钢止回阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，全焊密封，优点是无泄漏。球友会泵阀控制阀生产的锻钢止回阀阀瓣形式还分别有截流形，针形，球形您可以根据实际情况合理选用球友会的阀门。

锻钢止回阀设计的与采用实验室管理标准

1、设计制造：按ANSIB16.34；API602;BS5352
2、连接端尺寸：
（1）、承插孔尺寸按ANSIB16.11；JIS B2306
（2）、螺纹端尺寸按ANSIB1.20.1 BS21;ISO’/,;JIS BO20
3、阀门检测和试验;按API598
4、材料：按AISI/ASTM的规定
5、主要材料：AI05;F11;F22;304;304L;316;316L;LF2。。。
6、标记按MSS-SP-25

锻钢止回阀型式

1、全径或缩径
2、升降式止回阀
3、球式止回阀
4、旋启式止回阀
5、按需求内置弹簧
6、螺栓连接，焊接连接阀盖
7、阀瓣可变换为节流型、针型、球型。

螺栓阀盖升降式锻钢止回阀结构图2

螺栓阀盖升降式锻钢止回阀结构图1

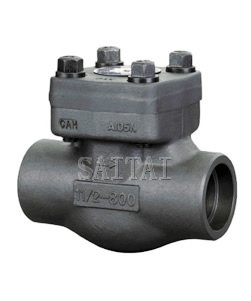

螺栓阀盖升降式锻钢止回阀

800Lb举升式锻钢止回阀大部分图片尺寸及毛重

规格		S		L	T			H (开) ≈	重量（?K） ≈
英制	公制	JNSI	JIS		ANSI	ISO、BS	JIS		900～1500Lb
英制	公制	JNSI	JIS		NPI牙型60	RC牙型55	PT牙型55		900～1500Lb
1/2	15	21.8	22.2	79	1/2			61	1.4
3/4	20	27.1	27.7	92	3/4			65	1.5
1	25	33.8	34.5	111	1			79	3.1
1 1/4	32	42.6	43.2	120	1 1/4			95	3.9
1 1/2	40	48.7	49.1	152	1 1/2			103	5.6
2	50	61.1	61.1	172	2			118	8.9

800Lb调节功能式锻钢止回阀标准化材料

序号	零件名称	CS to ASTM	AS to ASTM		SS to ASTM
		Type A105N	Type F22		Type F304(L)	Type F316(L)
1	阀体	A105N	A182 F22		A182 F304(L)	A182 F316(L)
2	升降式阀瓣	A276 420	A276 304		A276 304(L)	A276 316(L)
3	垫片	304夹柔性石墨			316夹PTFE
4	阀盖	A105N		A182 F22	A182 F304(L)		A182 F316(L)
5	铭牌	SS
6	螺栓	A193 B7	A193 B16		A193 B8	A193 B8M
7	球	A182 F420	A182 F304		A182 F304	A182 F304
适用介质		水、蒸汽、油品等	水、蒸汽、油品等		硝酸、醋酸等
适用温度		-29℃-425℃	-29℃-550℃		-29℃-200℃

提前准备：客供给的其它的的原材料也可采用了。封闭圈原材料匹配由客所选内件型号选择。　CS＝冷轧钢;AS＝耐热碳素钢;SS＝不锈钢304 900-1500Lb上下式锻钢止回阀主要宽度及含水量

规格				S				L	T				H	重量 ?K ≈
英制		公制		A N S I		J I S			A N S I		ISO、BS	JIS
英制		公制		A N S I		J I S			NPI牙型60		RC、PT牙型55
缩径	全径	缩径	全径	缩径	全径	缩径	全径		缩径	全径	缩径	全径
1/2		15		21.8		22.2		79	1/2		1/2		61	3.4
3/4	1/2	20	15	27.1	21.8	27.7	22.2	92	3/4	1/2	3/4	1/2	61	3.3
1	3/4	25	20	33.8	27.1	34.5	27.7	111	1	3/4	1	3/4	78	5.5
1 1/4	1	32	25	42.6	33.8	43.2	34.5	120	1 1/4	1	1 1/4	1	84	6.0
1 1/2	1 1/4	40	32	48.7	42.6	49.1	43.2	152	1 1/2	1 1/4	1 1/2	1 1/4	103	9.2
2	1 1/2	50	40	61.1	48.7	61.1	49.1	172	2	1 1/2	2	1 1/2	118	12.9
	2		50		61.1		61.1	200		2		2	132	14.3

900-1500Lb升降架式锻钢止回阀标材料

序号	零件名称	CS to ASTM	AS to ASTM		SS to ASTM
		Type A105N	Type F22		Type F304(L)	Type F316(L)
1	阀体	A105N	A182 F22		A182 F304(L)	A182 F316(L)
2	升降式阀瓣	A276 420	A276 304		A276 304(L)	A276 316(L)
3	垫片	304夹柔性石墨			316夹PTFE
4	阀盖	A105N		A182 F22	A182 F304(L)		A182 F316(L)
5	铭牌	SS
6	螺栓	A193 B7	A193 B16		A193 B8	A193 B8M
7	球	A182 F420/STL	A182 F304		A182 F304	A182 F304
适用介质		水、蒸汽、油品等	水、蒸汽、油品等		硝酸、醋酸等
适用温度		-29℃－425℃	-29℃－550℃		-29℃－200℃

需注意：业主业务需求的某个原资料也可用到。隔绝圈资料匹配由业主其他内件命名规则打算。　CS＝锰钢钢;AS＝锰钢钢;SS＝装饰管 800-1500Lb旋启式锻钢止回阀关键尺寸及净重

焊接阀盖旋启式锻钢止回阀

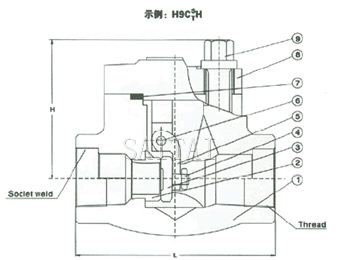

焊接阀盖旋启式锻钢止回阀结构图

规格				S				L		T				H		重量?K ≈
英制		公制		A N S I		J I S		800 Lb	900- 1500 Lb	ANSI		ISO,BS	JIS	800 Lb	900- 1500 Lb	800 Lb	900- 1500 Lb
英制		公制		A N S I		J I S				NPT牙型60		PC或PT牙型55
缩径	全径	缩径	全径	缩径	全径	缩径	全径			缩径	全径	缩径	全径
1/2		15		21.8		22.2		79	92	1/2		1/2		61	79	1.1	3.1
3/4	1/2	20	15	27.1	21.8	27.7	22.2	92	111	3/4	1/2	3/4	1/2	61	79	1.0	3.0
1	3/4	25	20	33.8	27.1	34.5	27.7	111	120	1	3/4	1	3/4	78	79	1.9	3.6
1 1/4	1	32	25	42.6	33.8	43.2	34.5	120	120	1 1/4	1	1 1/4	1	84	97	3.9	4.3
1 1/2	1 1/4	40	32	48.7	42.6	49.1	43.2	120	140	1 1/2	1 1/4	1 1/2	1 1/4	101	105	4.5	6.1
2	1 1/2	50	40	61.1	48.7	61.1	49.1	140	178	2	1 1/2	2	1 1/2	120	120	7.2	8.8
	2		50		61.1		61.1	172	200		2		2	133	140	10.0	12.6

800-1500Lb旋启式锻钢止回阀基准材質

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Type A105N	Type F22	Type F304(L)	Type F316(L)
1	阀体	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	阀座	A276 420	A276 304	A276 304(L)	A276 316(L)
3	阀瓣	A276 410	F304	A182 F304(L)	F316(L)
4	螺母	A194 2H	A194 4	A194 8	A194 8M
5	摇臂	A105	A182 F22	A182 F304(L)	A182 F316(L)
6	圆柱销	A276 420	F 304	A182 304(L)	A182 316(L)
7	垫片	304夹柔性石墨		316夹PTFE
8	阀盖	A105N	A182 F22	A182 F304(L)	A182 F316(L)
9	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29℃－425℃	-29℃－550℃	-29℃－200℃

注意事项：企业雇主实际需求的其他材質也可用到。密封胶圈材料联接由企业雇主指定的内件标号来决定。　CS＝锰钢钢;AS＝锰钢钢;SS＝不锈钢304 150-600Lb 锻钢活套法兰止回阀主耍外形尺寸及容量

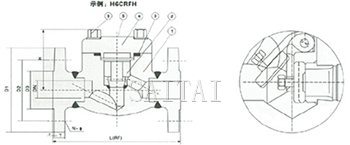

50-600Lb升降式锻钢法兰止回阀

150-600Lb 旋启式锻钢法兰止回阀

规格		压力磅级	L	H（开）		D3	D2	D1	T	f	N-ф	重量（?K）
英制	公制	压力磅级	L	缩径	全径	D3	D2	D1	T	f	N-ф	缩径	全径
1/2	15	150	108	61	61	35	60.5	89	11.5	1.6	4-16	2.56	3.37
		300	152				66.5	95	14.5	1.6	4-16	2.73	3.65
		600	165				66.5	95	14.5	6.4	4-16	3.00	4.00
3/4	20	150	117	61	78	43	70	98	13	1.6	4-16	3.37	4.37
		300	178				82.5	118	16	1.6	4-19	3.65	4.74
		600	190				82.5	118	16	6.4	4-19	4.00	5.83
1	25	150	127	78	84	51	79.5	108	14.5	1.6	4-16	4.37	8.17
		300	203				89	124	17.5	1.6	4-19	4.74	8.17
		600	216				89	124	17.5	6.4	4-19	5.83	9.47
1 1/4	32	150	140	84	103	63	89	118	16	1.6	4-16	8.17	8.94
		300	216				98.5	133	19.5	1.6	4-19	8.17	9.60
		600	229				98.5	133	21	6.4	4-19	9.47	10.10
1 1/2	40	150	165	103	118	73	98.5	127	17.5	1.6	4-16	8.94	12.04
		300	229				114.5	156	21	1.6	4-22.5	9.60	13.70
		600	241				114.5	156	22.5	6.4	4-22.5	10.10	15.61
2	50	150	203	118	132	92	120.5	152	19.5	1.6	4-19	12.64	14.3
		300	267				127	165	22.5	1.6	8-19	13.70	17.8
		600	292				127	165	25.5	6.4	8-19	15.61	24.6

150-600Lb 锻钢蝶阀法兰止回阀条件质地

序号	零件名称	CS to ASTM	AS to ASTM		SS to ASTM
		Type A105N	Type F22		Type F304(L)	Type F316(L)
1	阀体	A105N	A182 F22		A182 F304(L)	A182 F316(L)
2	升降式阀瓣	A276 420	A276 304		A276 304(L)	A276 316(L)
3	垫片	304夹柔性石墨			316夹PTFE
4	阀盖	A105N		A182 F22	A182 F304(L)		A182 F316(L)
5	铭牌	SS
6	螺栓	A193 B7	A193 B16		A193 B8	A193 B8M
适用介质		水、蒸汽、油品等	水、蒸汽、油品等		硝酸、醋酸等
适用温度		-29℃－425℃	-29℃－550℃		-29℃－200℃

特别留意：消费者需求量的另一个金属材质也可分为。密封胶圈村料连接由消费者指定的内件简称影响。 CS＝碳钢板;AS＝耐热碳素钢;SS＝不锈钢304 阀瓣可变气门正时换为节流型、针型、球型。

注：
1.本网页的锻钢止回阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向球友会阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
