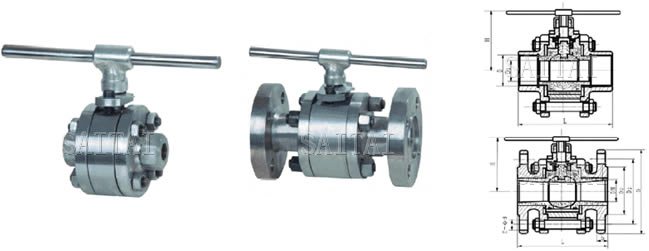

锻钢三片式硬密封球阀

锻钢三片式硬密封球阀Q11H-16/64 C/P/R Q41H-16/64 C/P/R
锻钢三片式硬密封球阀Q11H-16/64 C/P/R Q41H-16/64 C/P/R

产品特点

  1. 采用板簧预载的可动金属阀座结构，密封力设计合理，启闭灵活，密封可靠。
  2. 根据用户的需要，可设计成适用于含固体颗粒、料浆等介质的结构或耐较高温度的结构。
  3. 采用下装式阀焊，设置倒密封结构，能确保填料处可靠密封。

Q11H型主要连接尺寸及重量

公称通径
（mm） 		尺寸（mm）
L H D D1
10 90 76 32 3/8
15 90 76 32 1/2
20 100 81 38 3/4
25 115 92 45 1
32 130 114 55 1 1/4
40 150 125 65 1 1/2
50 170 144 75 2

注：对焊式和承插焊式结构长度与内螺纹长度相同。GB196

Q41H型主要连接尺寸及重量

公称通径 尺寸（mm）
L d1 L1 D D1 D2 b z-φd H
mm in 全通径FP 缩径
RP		 全通径FP 缩径
RP		 全通径FP 缩径
RP		 Q41 Q341 Q641 Q941
15 1/2″ 130 - 15 - - - 95 65 45 14 4-14 62 - 200 -
20 3/4″ 140 - 20 - - - 105 75 55 14 4-14 68 - 204 -
25 1″ 150 - 25 - - - 115 85 65 14 4-14 75 - 215 360
32 1 1/4″ 165 - 32 - - - 135 100 78 16 4-14 85 - 240 390
40 1 1/2″ 182 - 40 - - - 145 110 85 16 4-18 95 - 264 395
50 2″ 200 - 50 - - - 160 125 100 16 4-18 110 - 360 472
65 2 1/2″ 220 - 65 - - - 180 145 120 18 4-18 130 - 379 530
80 3″ 250   80   - - 195 160 135 20 4-18 155 - 452 580
100 4″ 280   100   - - 215 180 155 20 8-18 180 320 479 630
125 5″ 320   125   - - 245 210 185 22 8-18 250 380 646 710
150 6″ 360   150   - - 280 240 210 24 8-23 275 400 666 670
200 8″ 400   200   - - 335 295 265 26 12-23 330 450 815 825

注：
1.本网页的锻钢三片式硬密封球阀 结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向球友会阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
