高压内螺纹球阀

高压内螺纹球阀 Q11N-100/320 C/P/R
高压内螺纹球阀 Q11N-100/320 C/P/R

产品特征

  1. 公称压力：10-32MPa
  2. 适用温度范围：-20～150℃
  3. 适用介质：水、油、气及某些腐蚀性液体（W.O.G）。
  4. 螺纹类型：G•NPT.BSPT.BSP.DIN259/2999

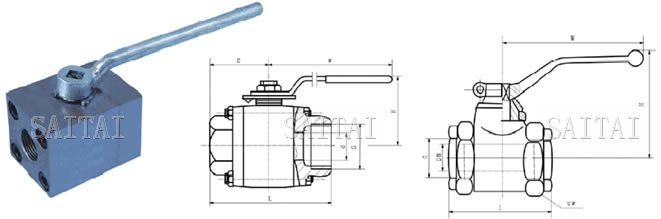

PN1.6 MPa主要连接尺寸及重量

公称通径
DN（mm） 		Q11N-100/160、Q11N-100/160P Q11N-320、Q11N-320P
管螺纹 G 尺寸 （mm） 管螺纹 G 尺寸 （mm）
d L H W E H W SW L
6 1/4 11 70 43 108 42.5 - - - - 70
10 3/8 11 70 43 108 42.5 - - - -
15 1/2 11 85 43 108 42.5 1/2 68 130 41 85
20 3/4 14 95 45.5 146 47.5 3/4 77 180 46 95
25 1 21 105 59.5 146 52.5 1 82 180 55 105
32 1 1/4 25 120 64.5 146 60 1 1/4 115 300 70 120
40 1 1/2 32 130 76 254 65 1 1/2 120 300 80 130
50 2 38 150 81 254 75 2 130 300 100 150

主要零件材料

零件名称 阀体 球体 阀杆 密封圈
Q11N-100C
Q11N-160C
Q11N-320C		 35/45 1Cr18 1Cr18Ni9Ti 尼龙
Q11N-100P
Q11N-160P
Q11N-320P		   304/1Cr18Ni9Ti 304/1Cr18Ni9Ti
Q11N-100R
Q11N-160R
Q11N-320R		   316/1Cr18Ni12Mo2Ti 316/1Cr18Ni9Ti

注：
1.本网页的高压内螺纹球阀 结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向球友会阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
