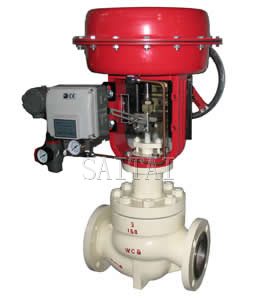

CV3000-HCB笼式调节阀
框架的特点和使用空间：CV3000-HCB笼式调节阀是压力平衡式调节阀，阀内件采用套筒导向的先导式阀芯，它主要利用流体的压力实现阀芯快速动作，操作力小。另外，密封型式 采用单座密封，流量特性曲线精度高，符合IEC534-1标准。调节阀动态稳定性好、噪音低、防空化，适宜控制各种温度的高压差流体。配用多弹簧薄膜执行 机构或电动执行机构，其结构紧凑，输出力大。
本产品符合GB/T4213-92。
CV3000-HCB笼式调节阀
阀体态式直通铸造球形阀
公称通径100～300mm
公称的压力
ANSI 125、150、300、600Lb
JIS 10、16、20、30、40K
PN 1.6、4.0、6.4MPa
连入结构
法兰连接 FF、RF、RJ、LG
法兰标准 JIS B2201-1984或ANSI B16.5、JB/T79.1 PN1.6MPa、JB/T79.2凹凸面
焊接连接 对接焊BW
阀体用料ZG25 ZG1Cr18Ni9Ti、ZG0Cr17Ni12Mo2、1.25Cr0.5Mo 5.0Cr0.5Mo或SCPH21 SCPH61 Ti
上 阀 盖
常温型（P）-17～+230℃
伸长Ⅰ型（EⅠ）-45～-17℃ +230～+566℃
伸长Ⅱ型（EⅡ）整体式（E2I）-100～-45℃ 焊接式（E2W）-196～-100℃
旋盖连接结构螺栓压紧式
密封性能塑料填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料
阀芯类型先导式阀芯
应用程序装修材料
17-4PH、0Cr17Ni12Mo2和堆焊司太莱合金
组织机构连接结构ZHA(B)多弹簧薄膜执行机构
膜片食材丁睛橡胶夹尼龙布
板弹簧比率0.02～0.10MPa、0.08～0.24MPa
供汽气压0.14、0.16、0.28、0.35MPa
气动阀门接口方式Rc 1/4
环境在环境温度-30～+70℃
液化气泄漏量
符合标准ANSI B16.104Ⅳ级，小于额定Cv的0.01%
回差
3%（不带定位器）、1%（带定位器）
基本的测量误差
±5%（不带定位器）、±1%（带定位器）
注：采用标准的V型聚四氟乙烯填料时
注：
1.本网页的CV3000-HCB笼式调节阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向球友会阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
