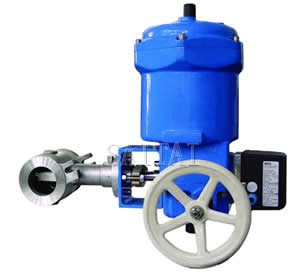

偏心旋转调节阀

成品的特点

PQ671H偏心旋转调节阀（又名凸轮挠曲阀），是一种结构新颖、理想的气动单元组合仪表中的执行器，广泛应用于化工、石油、轻纺、冶金和电站等工业生产过程中的 自动调节和远程控制中，与气动调节器、减压阀、定值器及其它仪表配合使用。我厂生产的偏心旋转调节阀是引进德国阿卡公司的技术，结合我国实际情况而设计制造的新一代偏转阀，采用大扭矩，全封闭，可免维护的840 型执行机构。其联接尺寸可按用户要求采用ANSI 、DIN 或GB标准制造，是目前在国际上先进的角行程调节阀。 放大输出原理：偏心旋转阀采用杆杠原理和力矩原理来实现放大输出力的目的。偏心旋转阀中心线对于阀杆中心有一偏心距X ，而连杆受到执行机构的推力作用点距离偏心旋转轴中心有一力臂，长为KX >> X ，所以偏心旋转阀推力放大倍数为K 。

物品简图 轴力旋转视频调阀执行程序空间结构 轴力扭动视频调接阀阀体流路简简单单，内压小，与同口径规格的单、双座阀优于之下，有不大的商品流通学习能力，但含水量只是其1/3之间。偏转阀主要采用扭动视频动作，从而提高了悬浮填料函良好的密封性和隔热性，一并有着不大的打出力，因而阀的外泄较小，弯曲刚度不大，在稳定气体压力下能稳定地工作上。 轴力扭动视频阀芯、阀杆只作扭动视频动作，因而它回转开关匀速转动时候所能承受静静摩擦力比较小 ，当阀芯和高压闸阀相遇到到关毕时，阀芯柔臂在下达系统拉力功用下形成小活力和变形及弹 性涨紧力，使阀芯与高压闸阀遇到到进一步紧密配合牢实，因而，轴力扭动视频阀外泄量比较小 。一并关毕调节阀所必需的拉力与阀门、阀门优于之下要小。 偏心距飞速转动控制阀技术工艺主要参数和功能要求

阀体金属材质：WCB、ZG23O - 450 ; ZG1Cr18Ni9Ti ; ZG1Cr18Ni12Mo2Ti ; ZGOCr18Ni10Ti
芯座装修材料：0Cr18Ni12Mo2Ti ; OCr18Ni12Mo2Ti 堆焊司太利合金；0Cr18Ni12Ti 嵌聚四氟乙烯（阀座）。
法兰片的标准：ANSI B16.5或JB/T79《 管路法兰及垫片》。
氧气源插头：Rcl/4
附 件：阀门定位器（气动、电 - 气）；空气过滤减压阀；手轮机构。
场景摄氏度：-40～ + 70 ℃
轻金属高压闸阀：-195 ～ + 398 ℃
软阀球：-73 ～+ZO4OC

注：
1.本网页的偏心旋转调节阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向球友会阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。

偏心轮旋转视频上下调整阀对应品牌
