SZ系列水环式真空泵

SZ系列水环式真空泵（简称：SZ真空泵）及压缩机是用来抽吸或压缩空气和其他无腐蚀性、不溶于水、不含有固体颗料的空气，以便在密闭容器中形成真空和压力。但吸入气体允许混有少量液体。上海球友会泵阀有限公司的SZ水环式真空泵被广泛运用于机械、石油化工、制药、食品、制糖工业及电子领域。SZ水环式真空泵由于在工作过程中，气体的压缩是等温的，所以在压缩和抽吸易燃、易爆气体时，不易发生危险，所以SZ水环式真空泵的应用得到了各相关行业的更加广泛的推广。

SZ水环真空泵泵作用及尺寸规格 SZ型水环式机械泵泵及缩短机是可以全自动洗胃机或缩短气流和其它的无灼伤性不易溶于水的实验室气体，为了在封闭的容器设计中建成了真和负压。 SZ型有SZ-1、SZ-2、SZ-3及SZ-4三种规模，泵所建成了的最多的机械泵度各分为在86-95%区间内。SZ-1及SZ-2所要建成了的最多的负压1.0-1.4100-150/里米2，SZ-3及SZ-4在所变电主观因素工作电压充许下的最多的负压为1.5100-150/里米2，若添加电主观因素工作电压，最多的负压为2.1100-150/里米2（泵型作用：如SZ-1、S-水环式、Z-机械泵泵、1-泵的数字序号）。 SZ蒸空泵工作的原则

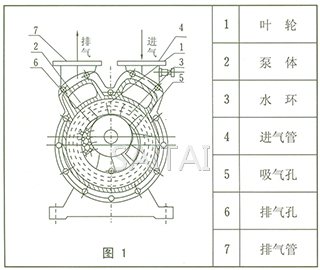

如图1所示，叶轮①偏心地装在泵体②内，起动时向泵内注入一定高度的水，因此当叶片旋转时，水受离心力的作用而在泵体壁上形成-旋转水环③，水环上部内表面与轮毂相切，沿箭头方向旋转，在前半转的过程中，水环内表面逐渐与轮毂脱离，因此在叶轮叶片间形成空间并逐渐扩大，这样就在吸气口吸入空气；在后半转的过程中，水环的内表面渐渐与轮毂靠近，叶片间的空间容积随着缩小，叶片间的空气因此被压缩而排出。
如此叶轮每转动一周，叶片间的空间容积改变一次，每个叶片间的水好像活塞一样往复一次，泵就连续不断地抽吸气体。
由于在工作中，水会发热，同时一部分水会气体一起被排走，因此泵在工作中，泵中必须不断地供给冷水，以冷却和补充泵内消耗的水。供给的冷水以15℃为宜。
当泵排出的气体是废气的时候，在排气一端接有一水箱，废气和所带的一部分水排入水箱后，气体再由水箱的出管跑掉，而水就落入水箱的底部经回水管再回到泵内使用，如果水循环时间长了便会发热，这时需从水箱的供水处供给一定的冷水。

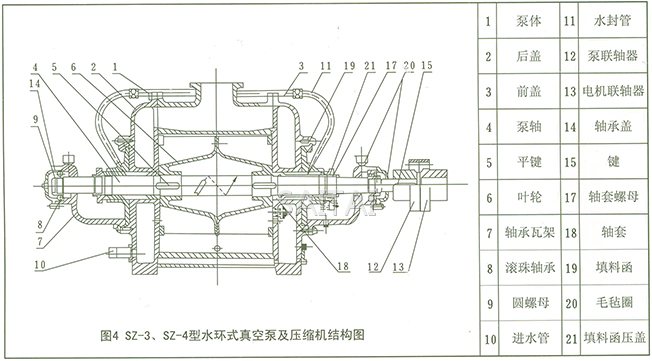

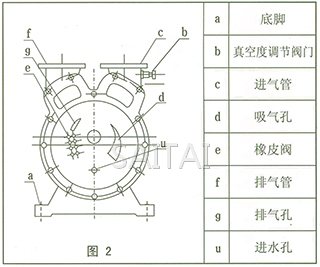

当缩短机用时则在泄压阀两端要接上去一气水破乳处理器，带水的气物进人破乳处理器时便定时隔开，气物经破乳处理器的出口值送进需的的地方去，而沸水则经途定时的旋钮释放出。（缩短气物时易发热怎么办，水由泵处除了后便成功了沸水），在分防离器的底层也是要反复地提供凉开水食用被放走的沸水，与此同时起放置冷却使用。 SZ真空环境泵的形式 泵由泵体（1）及5个侧盖（2）（3）所组合成（图3及图4）侧盖下面有泵脚（a）支柱（图2），在上面是两软管即进气管（c）和进气管（f），这5个软管经由侧盖住的吸出孔洞（d）及进出孔洞（g）与泵腔连通，泵体上的进气管与进气管和侧盖住的吸出孔洞及进出孔洞互通，轴（4）偏心肠安转在泵体中，水泵桨叶（6）用键（5）不变于轴上。水泵桨叶与侧盖两者的齿隙，用泵体和侧盖间的垫来调准总齿隙，用轴套（17）进一步推动水泵桨叶，以此调准水泵桨叶两端的齿隙。此齿隙确定气休在泵内由进气口至进气口移动中影响的规模。 构造图

填料函配备在示两侧盖（2）（3）内，在填料后面，有一个水室，水由管子（11）进入此室，一部分水通过填料冷却填料函，另一部分进入泵体，在离心力的作用下沿叶片端面流动而充满于整个叶轮和侧盖之间。 滚珠轴承（8）用圆螺母（9）固定在轴上。
在侧盖侧壁上（图2）排气孔（g）下面有几行圆孔(e)有橡皮阀（球形）关闭，这些孔的作用是当叶轮片间的气体压力达到排气压力时，在排气口以前就将气体自动放出，因此就减少了因气体压力过大而消耗的功率。

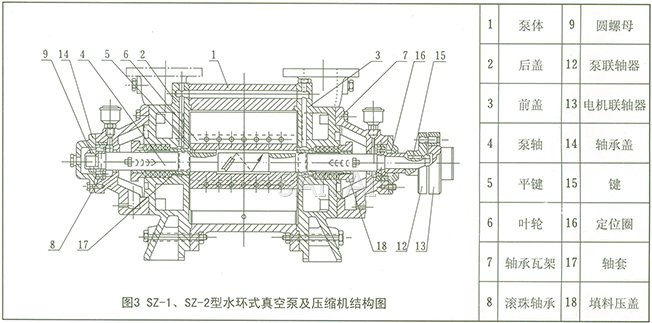

SZ-1及SZ-2的结构如（图3）所示，其与SZ-3及SZ-4结构（图4）不同之处是：进、排气管分别在两个侧盖上，一根管与进气口相通，一根管与排气口相通，泵内无橡皮阀。
进气管（10）与汽水分离器联在一起供给泵所需要的循环水，为了使泵腔的两端面间隙和填料得到很好的密封，必须由水封管（11）不断地供给干净的冷水。在联轴器端为了不使轴承内油外漏，因此装有毛毡圈（20）来密封。

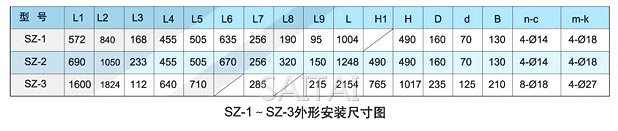

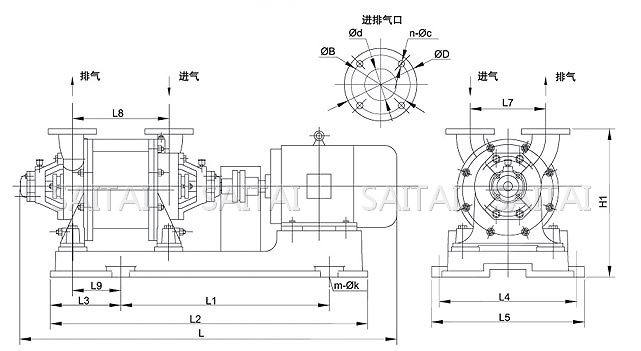

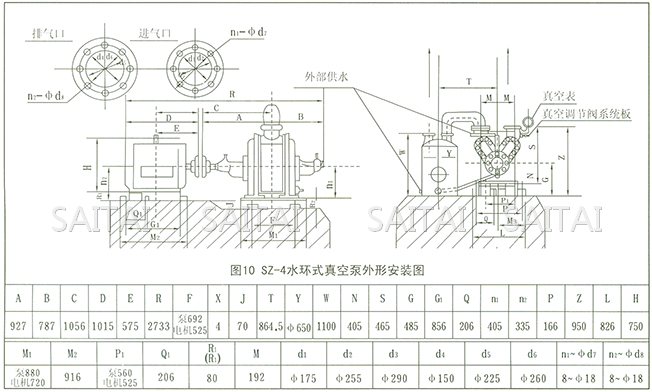

注：1、涡流泵配JS2116-8(70KW735r/min)电动三轮式机。2、减小机配JS2117-8(80KW735r/min)电动三轮式机 。3、支撑架适用很多根小支撑架。 SZ抽进口真空泵技术应用原则表 SZ正空泵能参数值

注：
1.本网页的SZ系列水环式真空泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向球友会水泵营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
