承插焊锻钢止回阀

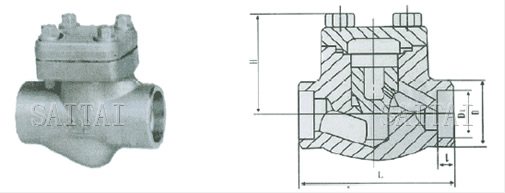

H61H、H61Y型　PN800Lb 承插焊锻钢止回阀外形尺寸图
H61H、H61Y型　PN800Lb 承插焊锻钢止回阀外形尺寸图

主要性能规范：

型号 压力级 试验压力（MPa） 工作温度（℃） 适用介质
壳体 密封（水） 密封（气）
H61H-800Lb、H61Y-800Lb 800Lb 21.0 14.0 0.6 ≤450 水、蒸汽、油品
H61H-800Lb、H61Y-800LbI ≤550 水、蒸汽、油品
H61H-800LbP、H61Y-800LbP ≤200 弱腐蚀性介质
H61H-800LbR、H61Y-800LbR ≤200 腐蚀性介质

主要零件材料：

零件名称 阀体 阀盖 阀瓣 螺栓
材料 C 25Mn 25Mn 3Cr13 35Mo
I 15CrMo 15CrMo 3Cr13 35Mo
P 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 35Mo
R 0Cr17Ni12Mo2Ti 0Cr17Ni12Mo2Ti 0Cr17Ni12Mo2Ti 1Cr17Ni2

主要外形尺寸及重量：

公 称 通 径 DN 尺寸（mm） 重量
（?K）
mm in L l D D1 H
15 1/2 80 10 34 21.8 47.5 1.25
20 3/4 90 13 40 27.1 52.5 1.6
25 1 100 13 50 33.8 62.5 2.4
32 1-1/4 120 13 58 42.6 78 3.75
40 1-1/2 140 13 66 48.7 92 5.5
50 2

注：
1.本网页的承插焊锻钢止回阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向球友会阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
