对夹式静音止回阀
对夹式静音止回阀特点与应用：
CVWR对夹式静音止回阀采用流体型设计，水头损失较小；内部弹簧可加速关闭，达到静音效果；金属对金属确保密封的可靠性；安装空间小。CVWR对夹式静音止回阀可安装于水泵出水口处，能避免产生水锤、水击声和破坏性冲击，达到防止逆流和保护设备的目的。上海球友会阀门有限公司生产的CVWR对夹式静音止回阀已被广泛用于给排水、消防、建筑、暖通、工业系统。

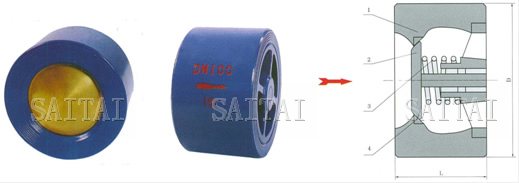

CVWR型对夹式静音止回阀外形尺寸图
主要技术参数：
| 公称通径 | DN40～250mm |
| 公称压力MPa | 1.0/1.6 |
| 工作压力℃ | -10～80 |
| 密封试验 | 1.1倍公称压力 |
| 壳体试验 | 1.5倍公称压力 |
主要材质说明
| 序 号 | 零件名称 | 材 质 |
| 1 | 阀 体 | GG25 |
| 2 | 阀 瓣 | Bronze |
| 3 | 弹 簧 | SUS316 |
| 4 | 阀 座 | Bronze |
主要外形尺寸：
| 型号 | 公称通径DN | L | D |
| CVWR-0040 | 40 | 45 | 90 |
| CVWR-0050 | 50 | 55 | 105 |
| CVWR-0065 | 65 | 70 | 125 |
| CVWR-0080 | 80 | 75 | 140 |
| CVWR-0100 | 100 | 95 | 160 |
| CVWR-0125 | 125 | 115 | 195 |
| CVWR-0150 | 150 | 135 | 215 |
| CVWR-0200 | 200 | 160 | 270 |
| CVWR-0250 | 250 | 200 | 325 |
注：
1.本网页的对夹式静音止回阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向球友会阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
