H142X 液压水位控制阀

产品概述

H142X液压水位控制阀(水力控制阀)是一种自动控制水箱、水塔液面高度的水力控制阀。当水面下降超过预设值时，浮球阀打开，活塞上腔室压力降低，活塞上下形成压差，在此压差作用下阀瓣打开进行供水作业；当水位上升到预设高度时，浮球阀关闭，活塞上腔室压力不断增大致使阀瓣关闭停止供水。上海球友会泵阀有限公司生产的H142X液压水位控制阀就是通过如此往复自动控制液面在设定高度，实现自动供水功能。

H142X 液压水位控制阀
H142X 液压水位控制阀
H142X 液压水位控制阀结构图
H142X 液压水位控制阀结构图

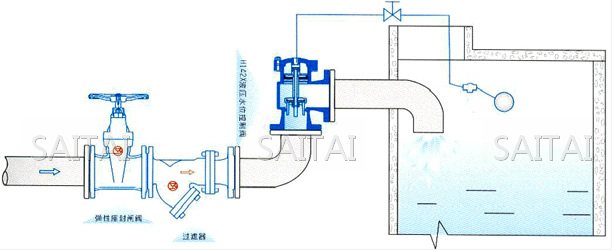

典型安装图

H142X 液压水位控制阀典型安装示意图
H142X 液压水位控制阀典型安装示意图

主要外形尺寸

DN 40 50 65 80 100 125 150 200 250 300 350
L 107 115 125 135 146 165 180 215 255 285 325
H 235 243 258 280 307 358 400 490 576 663 750

注：
1.本网页的H142X 液压水位控制阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向球友会阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
