隔膜式电动遥控阀

产品概述

J145X隔膜式电动遥控阀(水力控制阀)主要安装在各类给水系统的管道上，根据电信号或手动操作，是阀门打开或关闭。J145X隔膜式电动遥控阀具有相当准确快速的控制反应。关闭速度可调，阀门平稳关闭而不会产生压力波动。上海球友会泵阀有限公司生产的J145X隔膜式电动遥控阀采用三向电磁阀，维护简单。

隔膜式电动遥控阀
隔膜式电动遥控阀

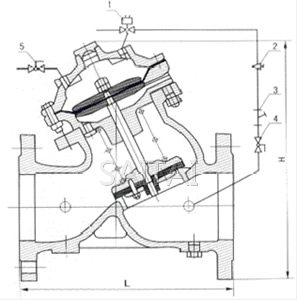

隔膜式电动遥控阀结构图
1、电磁导阀 2、针型阀 3、过滤器 4、小球阀 5、小球阀

典型安装图

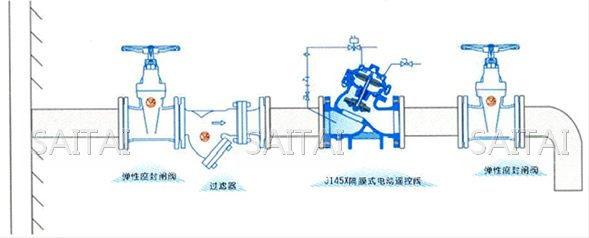

隔膜式电动遥控阀典型安装示意图
隔膜式电动遥控阀典型安装示意图

主要外形尺寸

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 205 216 250 320 365 415 500 605 698 787 914 978 978 1150
H 320 367 400 452 522 592 696 810 943 1200 1230 1230 1270 1600

注：
1.本网页的隔膜式电动遥控阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向球友会阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
