JD745X隔膜式多功能水泵控制阀

产品概述

JD745X隔膜式多功能水泵控制阀(水力控制阀)是安装在高层建筑给水系统以及其他给水系统的水泵出口处、防止介质倒流、水锤及水击现象的智能型阀门。JD745X隔膜式多功能水泵控制阀兼具电动阀、逆止阀和水锤消除器三种功能，可有效的提高供水系统的安全可靠性。并将缓开、速闭、缓闭消除水锤的技术原理一体化 ，防止开泵水锤和停泵水锤的产生。上海球友会泵阀有限公司生产的JD745X隔膜式多功能水泵控制阀只需操作水泵电机启闭按钮，阀门即可按照水泵操作规程自动实现启闭，流量大、压力损失小。隔膜式适用于600口径以下的阀门。

JD745X隔膜式多功能水泵控制阀
JD745X隔膜式多功能水泵控制阀
JD745X隔膜式多功能水泵控制阀结构图
1、过滤器 2、小球阀 3、过滤器 4、小球阀

典型安装图

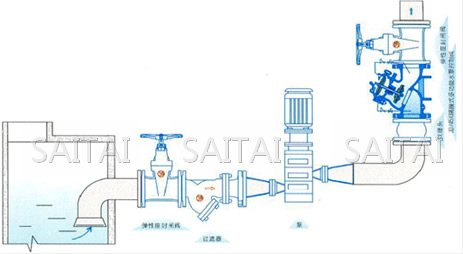

JD745X隔膜式多功能水泵控制阀典型安装示意图
JD745X隔膜式多功能水泵控制阀典型安装示意图

主要外形尺寸

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600
L 205 216 250 320 365 415 500 605 698 787 914 978 978 1150
H 293 328 364 418 481 543 673 729 927 957 1188 1218 1256 1600

注：
1.本网页的JD745X隔膜式多功能水泵控制阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向球友会阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
