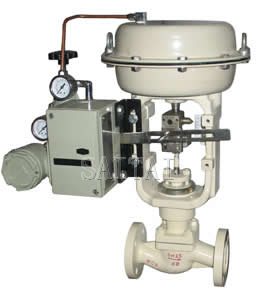

CV3000-HLS小口径单座调节阀
组成部分性能和选用区域：CV3000-HLS小口径单座调节阀结构紧凑，有呈S流线型的通道，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC543-1-1976标准。调 节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。
本产品符合GB/T4213-92。
CV3000-HLS小口径单座调节阀
阀身材式直通单座铸造球形阀
公称通径20、25mm
公称压力值
ANSI 125、150、300、600Lb
JIS 10、16、20、30、40K
PN 1.6、4.0、6.4MPa
对接技术要求
法兰连接 FF、RF、RJ、LG
法兰标准 JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接连接 嵌接焊SW
阀体资料铸钢（ZG230-450） 铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等
上 阀 盖
常温型（P）-17～+230℃
伸长Ⅰ型（EⅠ）-45～-17℃ +230～+566℃
伸长Ⅱ型（EⅡ）-100～-45℃
伸长Ⅲ型（EⅢ）-196～-100℃
密封盖形式螺栓压紧式
规整填料密封规整填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀芯结构类型单座柱塞型阀芯
零件资料
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
医疗机构结构ZHA(B)多弹簧薄膜执行机构
膜片资料丁睛橡胶夹尼龙布
螺旋弹簧范围内20～100、80～240kPa
气路经济压力140～400kPa
氧气源电源接口Rc 1/4
的环境湿度-30～+70℃
遗漏量
金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976Ⅳ级
软阀座：小于阀额定容量的10-7，符合ANSI B16.104-1976Ⅵ级
回差
带定位器：小于全行程的1%
不带定位器：小于全行程的3%
首要偏差
带定位器：小于全行程的±1%
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料时
注：
1.本网页的CV3000-HLS小口径单座调节阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向球友会阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
