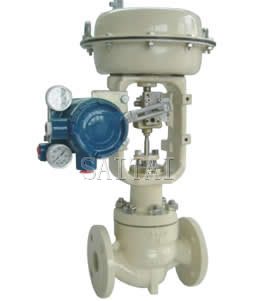

CV3000-HSC笼式单座调节阀
构造性能和应运范围内：CV3000 -HSC笼式单座调节阀适用于高压差易产生闪蒸空化的场合，是一种高性能的单座调节阀，坚固的套筒保护阀体不受闪蒸和空化的破坏。阀结构紧凑，有呈S流线 型的通道，使其压降损失小，流量大，可调范围广。阀芯导向面积大，抗振性好。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行 机构，其结构紧凑，输出力大。
本产品符合GB/T4213-92。
CV3000-HSC笼式单座调节阀
阀体形式直通单座铸造球形阀
公称通径40、50、65、80、100、150、200mm
公称负荷
ANSI 125、150、300、600Lb
JIS 10、16、20、30、40K
PN 1.6、4.0、6.4MPa
接入技术要求
法兰连接 FF、RF、RJ、LG
法兰标准 JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接连接 嵌接焊SW（40～50mm） 对接焊BW（65～200mm）
阀体的材料铸钢（ZG230-450） 铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等
上 阀 盖
常温型（P）-17～+230℃
伸长Ⅰ型（EⅠ）-45～-17℃ +230～+566℃
伸长Ⅱ型（EⅡ）-100～-45℃
伸长Ⅲ型（EⅢ）-196～-100℃
密封盖结构类型螺栓压紧式
封密活性炭过滤器V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀芯技术要求单座套筒式柱塞型阀芯
套筒形势分离式套筒
应用程序板材
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
结构技术要求ZHA(B)多弹簧薄膜执行机构
膜片物料丁睛橡胶夹尼龙布
板弹簧面积20～100、80～240kPa
气路重压140～400kPa
汽源接口类型Rc 1/4
生态平均温度-30～+70℃
注：该阀也可配用VA5或VA6和LVP型执行机构。
流出量
金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976Ⅳ级
软阀座：小于阀额定容量的10-7，符合ANSI B16.104-1976Ⅵ级
回差
带定位器：小于全行程的1%
不带定位器：小于全行程的3%
首要粗差
带定位器：小于全行程的±1%
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料时
注：
1.本网页的CV3000-HSC笼式单座调节阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向球友会阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
