CV3000-ZHA(B)V文丘里角型调节阀
的结构的特点和适用範圍：CV3000-ZHA(B)V文丘里角型调节阀阀芯采用上导向结构，阀结构紧凑，压降损失小，流量大，可调范围广。适用于控制含有颗粒的流体和泥浆、粘性或闪蒸流体。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。
本产品符合GB/T4213-92。
v-wenqiulijiaoxingtiaojiefa-1.jpg)

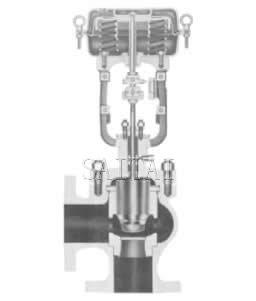

CV3000-ZHA(B)V文丘里角型调节阀
阀体行式直通单座铸造球形阀
公称通径25、40、50、65、80、100、125、150mm
公称有压力
ANSI: 125、150、300、600Lb
JIS: 10、16、20、30、40K
PN: 1.6、4.0、6.4MPa
接入技术要求
法兰连接 FF、RF、RJ、LG
法兰标准 JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接连接 嵌接焊SW（40～50mm） 对接焊BW（65～200mm）
阀体材质铸钢（ZG230-450） 铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等
上 阀 盖
常温型（P）-17～+230℃
伸长Ⅰ型（EⅠ）-45～-17℃ +230～+566℃
伸长Ⅱ型（EⅡ）-100～-45℃
伸长Ⅲ型（EⅢ）-196～-100℃
阀盖结构螺栓压紧式
密闭悬浮填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀芯结构单座柱塞型阀芯
模块物料
WCB、不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
组织结构ZHA(B)多弹簧薄膜执行机构
膜片用料丁睛橡胶夹尼龙布
气弹簧範圍20～100、80～240kPa
天燃气压140～400kPa
安全阀插口Rc 1/4
区域溫度-30～+70℃
用户名量
小于阀额定容量的0.01%，符合ANSI B16.104-1976Ⅳ级
回差
带定位器：小于全行程的1%
不带定位器：小于全行程的3%
大多随机误差
带定位器：小于全行程的±1%
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料时
注：
1.本网页的CV3000-ZHA(B)V文丘里角型调节阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向球友会阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
