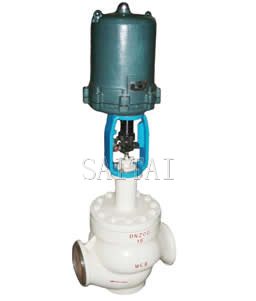

CV3000-DHSC防爆电动笼式单座调节阀
机构作用和应该用规模：CV3000-DHSC防爆电动笼式单座调节阀适用于高压差易产生闪蒸空化的场合，是一种高性能的单座调节阀，坚固的套筒保护阀体不受闪蒸和空化的破坏。阀结构紧凑，有呈 S流线型的通道，使其压降损失小，流量大，可调范围广。阀芯导向面积大，抗振性好。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄 膜执行机构，其结构紧凑，输出力大。
本产品符合GB/T4213-92、VDS4006-92标准。
CV3000-DHSC防爆电动笼式单座调节阀
阀体行式直通单座铸造球形阀
公称通径40、50、65、80、100、150、200mm
公称压差
ANSI 125、150、300、600Lb
JIS 10、16、20、30、40K
PN 1.6、4.0、6.4MPa
连入形式
法兰连接 FF、RF、RJ、LG
法兰标准 JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接连接 嵌接焊SW（40～50mm） 对接焊BW（65～200mm）
阀体产品铸钢（ZG230-450） 铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等
上 阀 盖
常温型（P）-17～+230℃
伸长Ⅰ型（EⅠ）-45～-17℃ +230～+566℃
伸长Ⅱ型（EⅡ）-100～-45℃
伸长Ⅲ型（EⅢ）-196～-100℃
旋盖连接结构螺栓压紧式
密封悬浮填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀芯结构类型单座套筒式柱塞型阀芯
套筒方式分离式套筒
资料
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
组织 连接结构
DKZ系列电动执行机构；
361L系列电子式电动执行机构；
SKZ系列电子式电动执行机构；
PSL系列电子式电动执行机构
填写信息
DKZ执行机构:Ⅱ型0～10mA·DC(输入电阻200Ω)；Ⅲ型4～20mA·DC(输入电阻250Ω)
361L执行机构:4～20mA·DC、1～5V·DC(输入电阻250Ω)
SKZ执行机构:4～20mA·DC、1～5V·DC
PSL执行机构:4～20mA·DC
开关电源线电压
DKZ执行机构：220V，50Hz
361L执行机构：220V，50Hz
SKZ执行机构：单相控制220V，50Hz
PSL执行机构：单相控制220V，50Hz；三相控制380V，50Hz
人工部门
DKZ执行机构：手轮
361L执行机构：离合式
SKZ执行机构：手轮
PSL执行机构：手轮
外泄量
符合标准ANSI B16.104Ⅳ级，小于额定Cv的0.01%
回差
配DKZ执行机构为1.5%；配361L执行机构为2%；配SKZ执行机构为1%；配PSL执行机构为1%
常规误差值
配DKZ执行机构为±2.5%；配361L执行机构为±2%；配SKZ执行机构为±1.5%；配PSL执行机构为±1%
注：采用标准的V型聚四氟乙烯填料时
注：
1.本网页的CV3000-DHSC防爆电动笼式单座调节阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向球友会阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
