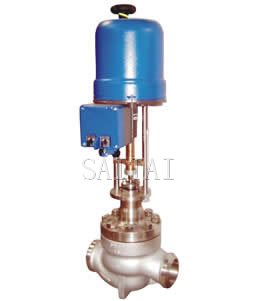

CV3000-DHCB电动笼式调节阀
构成特殊性和广泛应用超范围：CV3000-DHCB电动笼式调节阀是压力平衡式调节阀，阀内件采用套筒导向的先导式阀芯，它主要利用流体的压力实现阀芯快速动作，操作
力小。另外，密封型式采用单座密封，流量特性曲线精度高，符合IEC534-1标准。调节阀动态稳定性好、噪音低、防空化，适宜控制各种温度的高压差流 体。配用电动执行机构，其结构紧凑，输出力大
本产品符合GB/T4213-92。
CV3000-DHCB电动笼式调节阀
阀体积式直通铸造球形阀
公称通径100～300mm
公称负担
ANSI 125、150、300、600Lb
JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
拼接型号规格
法兰连接 FF、RF、RJ、LG
法兰标准 JIS B2201-1984或ANSI B16.5、JB/T79.1 PN1.6MPa、JB/T79.2凹凸面
焊接连接 对接焊BW
阀体板材ZG25 ZG1Cr18Ni9Ti、ZG0Cr17Ni12Mo2、1.25Cr0.5Mo 5.0Cr0.5Mo或SCPH21 SCPH61 Ti
上 阀 盖
常温型（P）-17～+230℃
伸长Ⅰ型（EⅠ）-45～-17℃ +230～+566℃
伸长Ⅱ型（EⅡ）整体式（E2I）-100～-45℃ 焊接式（E2W）-196～-100℃
阀盖型号规格螺栓压紧式
隔绝填充料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料
阀芯形式先导式阀芯
构件建筑材料
17-4PH、0Cr17Ni12Mo2和堆焊司太莱合金
医疗机构技术要求
DKZ系列电动执行机构；
361L系列电子式电动执行机构；
SKZ系列电子式电动执行机构；
PSL系列电子式电动执行机构
填写预警
DKZ执行机构: Ⅱ型0～10mA·DC(输入电阻200Ω)；Ⅲ型4～20mA·DC(输入电阻250Ω)
361L执行机构: 4～20mA·DC、1～5V·DC(输入电阻250Ω)
SKZ执行机构: 4～20mA·DC、1～5V·DC
PSL执行机构: 4～20mA·DC
24v电源电流
DKZ执行机构：220V，50Hz
361L执行机构：220V，50Hz
SKZ执行机构：单相控制220V，50Hz
PSL执行机构：单相控制220V，50Hz；三相控制380V，50Hz
自功平台
DKZ执行机构：手轮
361L执行机构：离合式
SKZ执行机构：手轮
PSL执行机构：手轮
液化气泄漏量
符合标准ANSI B16.104Ⅳ级，小于额定Cv的0.01%
回差
配DKZ执行机构为1.5%；
配361L执行机构为2%；
配SKZ执行机构为1%；
配PSL执行机构为1%
主要不确定度
配DKZ执行机构为±2.5%；
配361L执行机构为±2%；
配SKZ执行机构为±1.5%；
配PSL执行机构为±1%
注：采用标准的V型聚四氟乙烯填料时
注：
1.本网页的CV3000-DHCB电动笼式调节阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向球友会阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
